DESCRIZIONE

Informazioni di base

Modello numero:	BMC7-63
Standard	IEC/En61095, IEC60947-4-1
frequenza	50/60Hz
AC-7A (AC-1)	63A
AC-7b (AC-3)	25A
Pacchetto di trasporto	Normale
marchio	C&J
Origine	Wenzhou Cina
Capacità produttiva	50000/mese

Descrizione del prodotto

Descrizione del prodotto

Ambito applicabile

Il contattore modulare BMC7 (di seguito denominato contattore) è adatto principalmente per CA 50 Hz (o 60 Hz), tensione operativa nominale fino a 400 V e funzionamento con corrente nominale nel circuito fino a 63 A e può gestire il carico con bassa induttanza e bassa induttanza di controllo di elettrodomestici e usi simili; può essere utilizzato anche per controllare il carico dei motori domestici. La potenza dovrebbe essere ridotta di conseguenza.

I contattori BMC7 sono conformi allo standard IEC/EN61095, IEC60947-4-1 e vengono utilizzati principalmente negli edifici per la commutazione e il controllo di illuminazione, riscaldamento, ventilazione e pompe. Fanno parte della gamma completa di prodotti per guida DIN e possono essere facilmente integrati in pannelli speciali.

Parametri del prodotto

Consumo energetico del contattore AC/DC modulare

La canna	Cioè valutazione		Uc(VAC)(50Hz)	consumo di energia		Forza massima
	AC-7a	AC-7b		Tenere stretto	Entra
2P	16A	6A	230	2,1VA	2,1VA	2,0 W
	20A	7a	230	2,1VA	2,1VA	2,0 W
	25A	9a	230	2,1VA	2,1VA	2,0 W
	32A	12A	230	2,1VA	2,1VA	2,0 W
	40A	18A	230	2,3VA	2,3VA	2,0 W
	63A	25A	230	2,3 VA	2,3VA	2,0 W
4P	16A	6A	230	2,3VA	2,3VA	2,0 W
	20A	7a	230	2,3VA	2,3VA	2,0 W
	25A	9a	230	2,3VA	2,3VA	2,0 W
	32A	12A	230	2,3VA	2,3VA	2,0 W
	40A	18A	230	6,0VA	6,0VA	5,5 W
	63A	25A	230	6,0VA	6,0VA	5,5 W

Contattore ausiliario modulare
Contatti ausiliari
I contatti ausiliari sono contatti indicatori per l'interruttore di stato OFF o ON

	AC-12		AC-15		DC-13		Corrente nominale
	CV	circa	CV	circa	CV	circa
BMC7-AUC11	240 V	5A	230 V	2a	CC 130 V	1A	5A
BMC7-AUC20	240 V	5A	230 V	2a	CC 130 V	1A	5A

Distanziatore
I distanziatori vengono utilizzati per ridurre l'aumento di temperatura quando i dispositivi sono montati fianco a fianco. Si consiglia di tenere i dispositivi elettronici separati gli uni dagli altri
(dispositivi di regolazione della temperatura, timer programmabili, ecc.) di dispositivi elettromeccanici (relè passo-passo, contattori)

Interruttore automatico scatolato M1 serie Skm1-630s 4300 3300 MCCB

Contattore CA modulare unipolare 40A-63A per l'accensione/spegnimento, l'avviamento frequente e il controllo del motore CA

Prodotti correlati

• Interruttore differenziale Korlen RCCB F360 serie CB 63A

• Contattore AC aria condizionata 1,5p

• PMC-220 Contatore multifunzione autoalimentato da guida DIN classe 0.5, ingresso diretto monofase 63A per misura di energia con RS-485

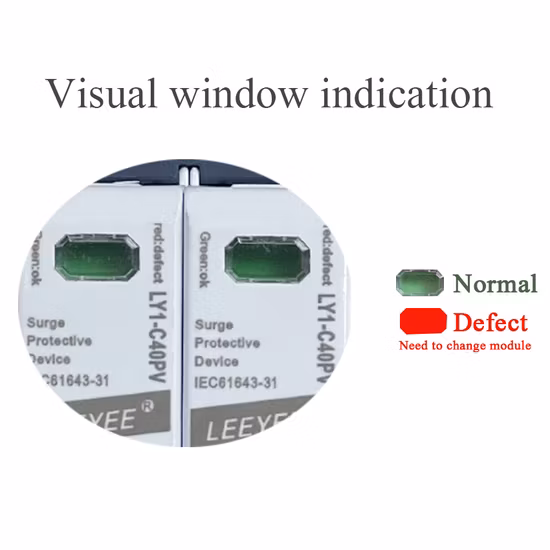

• Dispositivo di protezione da sovratensione solare CC su guida DIN 2p 1000 V CC 40 kA MOV Classe II
